一、论文发表引言

       我国水利工程伴随我国国民经济发展而获得持续发展，在建筑工程施工中，混凝土是最为基础的原材料。混凝土取材十分广泛，抗压强度也相对较高，可以将混凝土浇筑成各种形状，此外混凝土具有良好的耐火性和难风化的特点，从而实现养护费用降低，成为当今建筑工程最为普遍的工程用料之一。但是混凝土在使用中也经常性的存在各种问题，其本身也较为容易发生变形，硬化成型的混凝土在工程使用比较容易出现细小的裂痕以及微小的孔隙。这些孔隙和裂痕将会导致其内部的钢材被腐蚀，极大程度降低钢筋混凝土承载力、耐久力和抗渗透能力。

二、水利论文发表工程干缩裂缝类型

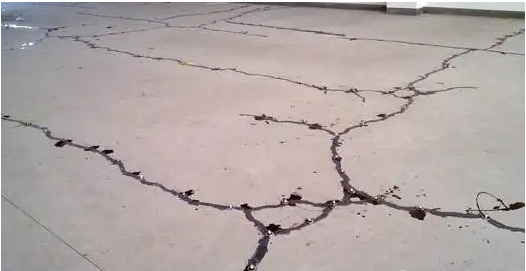

       在养护混凝土完成的两个周时间，比较容易出现干缩裂缝。混凝土由于其使用特点，普遍需要在裸露在自然环境下，所以较为容易受到外部环境影响。随着时间推移，混凝土的表面被温度和湿度影响，造成水分流失过多，导致混凝土发生较大变形。当混凝土内部的湿度出现较小的湿度变化时，那么将会出现较小的变形。内部力量约束着混凝土表面干缩变形，内部产生的拉应力较大，将会导致干缩裂缝产生。普遍情况下，干缩裂缝可将划分成为平行线状浅细裂缝和网状浅细裂缝，裂缝的宽度大多在0.05mm到0.2mm之间，浇薄的梁板当中大多沿着其短向分布。混凝土的抗渗能力将会受到干缩裂缝影响较为严重，进而导致腐蚀钢筋的现象发生，降低混凝土承载力与耐久力。影响混凝土干缩程度普遍受到水灰比、水泥用量、外加剂用量、水泥质量和成分等因素影响。

三、水利论文发表工程塑形收缩裂缝类型

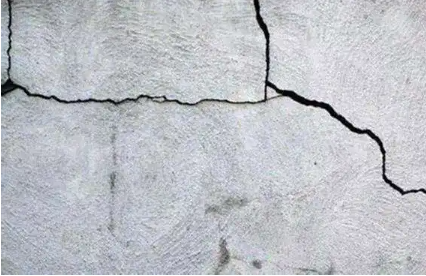

       在混凝土实现彻底凝结之前，由于混凝土的表面位置较为容易发生水分丢失，也较为容易形成塑性收缩裂缝。这种裂缝现象的出现主要是由于风力影响和热力影响，塑形收缩裂缝的状态大多互不关联，且长短不一，此外，还表现出两端细，中间宽的特点。塑形收缩裂缝的长度大约为20厘米到30厘米，最长的缝隙能够达到2米到3米，宽度为1毫米到5毫米之间。产生塑形收缩缝的主要原因是受到风力和高温的影响，混凝土表面位置较为容易发生失水，进而导致混凝土内部的毛细管产生负压，造成混凝土体积收缩，产生龟裂。除此之外，与水灰比、混凝土凝结时间、湿度等相关因素有关。
